破煤机碎煤机

破煤机_破煤机价格|移动破煤机|小型碎煤机图片|粉煤机设备

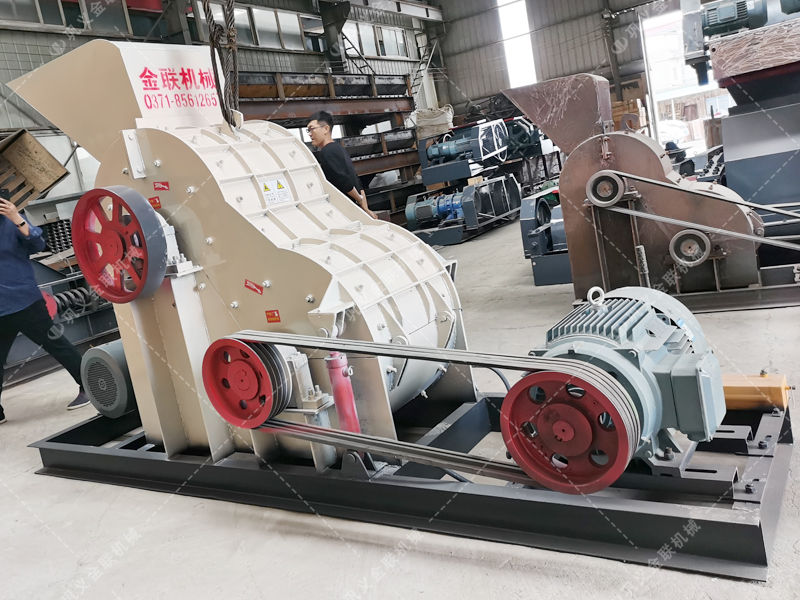

破煤机(碎煤机)介绍
       破煤机也叫碎煤机或粉煤机。破煤机可以使用双级破煤机,双齿辊破煤机两种,根据需要也可以制做成移动式破煤机,这里主要介绍双级破煤机。双级破煤机是我们金联机械厂针对煤厂的专用新型结构机型,针对湿煤难粉碎的问题研制产生的。破煤机(碎煤机)可谓是干湿两用机型,干的物料可以粉碎,湿的物料照样可以粉碎,因为破煤机(碎煤机)设计的就是没有筛底与篦子底,所以对于物料的含水率是没有任何要求的,就算是下雨天也可以照常生产使用。既然破煤机(碎煤机)没有筛底,那么破煤机(碎煤机)的出料粒度会不会变大啊!不会的,因为破煤机(碎煤机)虽然没有筛底,但是采用的是上下两级转子粉碎,物料经过上级粉碎之后随机被甩入到下级转子里面再次进行粉碎,物料在粉碎腔里面形成了锤粉料,料粉料的状态,然后直接从出料口卸出。出料粒度可以控制在3mm以下。破煤机(碎煤机)不但可以粉碎煤炭,煤泥,其他的物料也是能够粉碎的,比如说:煤矸石,页岩,炉渣,煤渣,矿渣,石灰石等原料。



破煤机(碎煤机)工作原理
       碎煤机是一种仰击型粉碎机,主电动机通过联组窄V带带动装有大带轮的转子,原料用给矿设备喂入碎煤机的进料口,物料在粉碎腔里面经过上级转子击碎的物料立即进入飞速旋转的下级转子锤头再次细碎,粉碎腔里面的物料飞速碰撞,相互粉碎,形成锤粉料,料粉碎的效果,然后直接从卸料口直接卸出,形成了出料粒度约小于3mm的物料颗粒。



破煤机(碎煤机)结构组成
       碎煤机主要有机架、转子系统、锤头、衬板、动力部分以及传动装置等组成。
       1.转子:转子是碎煤机的核心,它由锤盘、端盘、锤头、锤轴、主轴、飞轮、轴承和轴承座以及保护主轴的密封无缝钢管套组成。锤盘和端盘以键固定在主轴上,两端用卡箍紧固之,使其形势一体,使其具有很大的刚度,以适应破碎大块矿石和传递大扭矩的需要。所选用的是SKF中宽系列双列向心球面滚子轴承,可以承受很大的冲击载荷。转子锤头采用了全回转型结构。即使大块矿石不能一击即碎时,也能完全退避到锤盘之中,以保持转子的正常运转。锤头由耐磨钢制成。它具有较高的抗磨损和耐冲击性能,锤头在一边磨损之后可以换边使用。
       2.破碎板:破碎板位于转子的正前方,水平线以上,由破碎板体上装若干齿板而成,齿板与转子外延夹角,增加了对矿石的冲击剪切作用。调整装置可调节破碎板与转子工作圆之间的间隙,以保证进入排料带的物料粒度,齿板磨损之后可及时调整,齿板由耐磨材料制成。
       3.机体:机架采用钢板(中板)焊接而后,主要是将物料聚存于机体内,供锤头击打,为防止物料与锤击时对机架的破坏,机架内有齿板(衬板),起到保护机体促进粉碎的功能。壳体前后壳利用液压油缸开启,以达到更换的目的。
       4.驱动部分:驱动部分是碎煤机的动力来源,它由小带轮通过窄V带与转子的大带轮相连来传递功率:其传动比使转子达到需要的转速以产生理想的粉碎效果。主电动机、小带轮和飞轮固定的电机底座上,通过拉杆可以调节窄V带的松紧程度。



破煤机(碎煤机)性能特点
一、双转子上下两级粉碎
       碎煤机采用互相串联的两套转子,物料在粉碎腔里面经过上级转子击碎的物料立即进入飞速旋转的下级转子的锤头再次细碎,粉碎腔里面的物料飞速碰撞,相互粉碎,形成锤粉料,料粉碎的效果,然后直接从卸料口直接卸出,形成了出料粒度小于3毫米的物料颗粒。此颗粒能够满足砖瓦厂家作为内燃制砖的需要。
二、没有筛网筛底,高湿物料,不堵塞
       传统的带有篦筛板的粉碎机,不适应含水率高于8%的原料,当原料含水率高于10%时,易发生严重堵塞,使锤头不能转动,物料不能排出,甚至烧坏电机,严重影响生产。该机设计没有筛网篦底,对物料含水率没有严格要求,完全不存在糊堵筛板的问题,更不存在细粉不能及时排出,重复粉碎的问题,故粉碎效率高,不存在锤头无效磨损现象。
三、耐磨组合锤头
       高合金耐磨锤头组合,锤头是用高合金精致而成,特别的坚固,更加的耐磨。锤头耐磨度高寿命长。锤柄设计为活动式,这样在使用过程中锤头磨损后,我们只需换锤头不需换锤柄,大大节省了使用成本。
四、独特的移位调隙技术
       当锤头磨损后,不需要修复,只要移动锤头的位置就可以反复使用。调隙锤头和衬板之间的间隙也可以控制物料的出料粒度。一副锤头可顶多副锤头使用。
五、装置配重平衡轮,运转平稳惯性大,节电.
       上下两套转子轴端均配有飞轮,飞轮可调节运转的周期性速度波动,使之运转均匀平稳,增加转动惯性,克服运动阻力,节电。
六、液压手动启动机壳
       液压启闭装置,只需要一人即可轻松启闭机壳,不仅轻巧快捷且安全可靠,便于维修。
七、集中润滑系统,不停机注油,方便快捷
       碎煤机集中润滑系统,不停机,也可以注油,方便快捷。碎煤机采用润滑系统,一改黄油嘴,油杯的传统加注润滑油方式;配置集中给油分配泵,一步操作,多路供油;整机可在机器工作状态下随时将所有轴承同时同步加注润滑油,方便快捷。由于全油路封闭,又可防止粉尘侵入损坏轴承。



破煤机(碎煤机)技术参数
规格型号
进料粒度
出料粒度
生产能力
物料含水率
电机功率
SCF600×400
≤200mm
≤3mm
(2mm以下约
占85%以上)
10-15t/h
<25%
18.5+18.5(15)kw
SCF600x600
≤300mm
20-25t/h
22+22(18.5)Kw
SCF800x600
≤400mm
40-50t/h
45+45(37)kw
SCF800x800
≤450mm
50-60t/h
45+55(45)kw
SCF1000x800
≤500mm
70-80t/h
55+75(55)kw
SCF1000x1000
≤550mm
90-100t/h
90+90(75)kw

注:设备在不断更新升级中,型号参数如有变动,以电话、网络联系为准。
