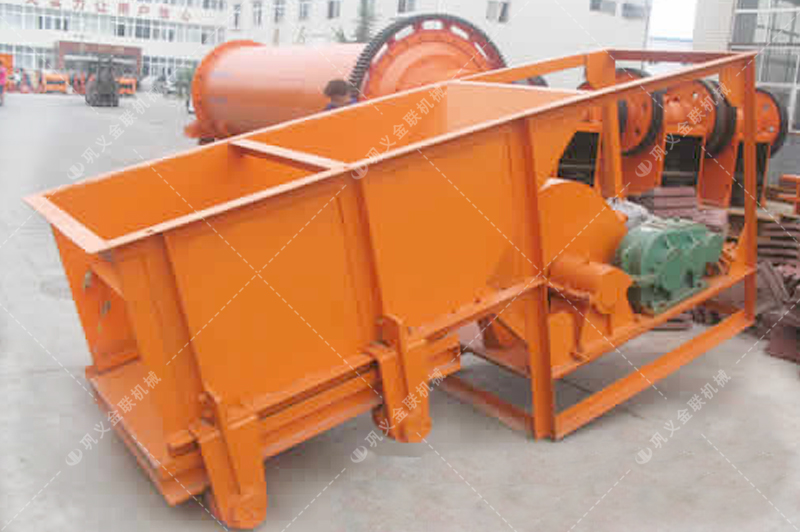

槽式给料机

槽式给料机|槽式给料机价格|槽式给矿机图片/结构图/原理参数



槽式给料机介绍
       槽式给料机又称往复式或摆动式给料机,它是贮矿槽排料应用较早的一种给料设备。型式较多,其结构的共同点是均装有可控制料层高度的调节闸板;在输料槽下部为一前后移动的给料板。其不同点是给料板角度不一样,一般为沿卸料方向向下倾斜5度以及更大的倾角(小于物料的静堆积角)和角度为零的水平型等。给料板的动作有前后往复移动式,抖动式以及摆动式等。传动机构均为曲柄回转式。



槽式给料机工作原理
       槽式给料机可以架设于地面,也可以吊装在矿仓卸料口上。槽底板作往复运动,其冲次为 20-60 次/min, 冲程为20-200mm。冲程可由驱动装置偏心轮进行适当调整,偏心距为冲程之半。据一些选矿厂生产实践,对于粘性矿石,偏心距不应小于 30mm 。槽式给料机的槽体宽度约为给料最大粒度的 2-2.5 倍。最大的槽式给料机,可满足小于 500mm 粒度铁矿石的给矿。最常选用的规格是 980*1240 槽式给料机,其给料粒度为 350-0mm ,适于作为 400*600 鄂式破碎机的给料设备。



槽式给料机特点
       槽式给料机可以架设于地面,也可以吊装在矿仓卸料口上。槽底板作往复运动,其冲次为 20-60 次/min, 冲程为20-200mm。冲程可由驱动装置偏心轮进行适当调整,偏心距为冲程之半。据一些选矿厂生产实践,对于粘性矿石,偏心距不应小于 30mm 。槽式给料机的槽体宽度约为给料最大粒度的 2-2.5 倍。最大的槽式给料机,可满足小于 500mm 粒度铁矿石的给矿 。最常选用的规格是 980*1240 槽式给料机,其给料粒度为 350-0mm ,适于作为 400*600 鄂式破碎机的给料设备。



槽式给料机技术参数
规格型号
摆式给料机
摆式给料机
槽式给矿机
槽式给矿机
进料口尺寸
400×400
600×600
600×500
980×1240
摆动次数
47
53
289
237
出料口尺寸(宽)
400
600
600
900
出料口尺寸(高)
400
600
500
800
摆动行程(mm)
0-170
0-190
10-50
20-50
最大给料粒度(mm)
95
100
200
350
生产能力(t/h)
0-12
0-20
10-50
30-90
型号
Y90S-4
Y90L-6
Y112M-4
Y160M-6
功率
1.1
2.2
4
7.5
总重量
272kg
535kg
1054kg
1676kg
注:设备在不断更新升级中,型号参数如有变动,以电话、网络联系为准。
