当前位置:粉碎机网 > 其它破碎机 > 四辊破碎机|小型四辊破碎机价格|四辊破碎机图片/视频/工作原理

四辊破碎机

生产能力 2-500吨/小时 出料粒度 200目-6mm(可调) 又名:四辊式破碎机 / 四辊机 / 四辊制砂机
适用物料 河卵石、鹅卵石、方解石、石英、玻璃、大理石、膨润土、青石、钢渣、石灰石、风化砂、花岗岩、玄武岩等
应用范围 适用于选矿、水泥、化工、耐火材料、硅酸盐、玻璃、磨料、陶瓷、建筑材料等工业部门的细碎和超细碎作业
产品图片工作原理性能特点技术参数 价格咨询:0371-85612657获取报价
四辊破碎机|四辊破碎机价格|小型四辊式破碎机图片/视频/使用说明



四辊破碎机产品介绍
       四辊破碎机是一种冶金矿山设备配套中、细碎、超细碎产品,也可通过调整上、下辊的间隙,破碎所需粒度的物料。
       四辊破碎机其实就是对辊破碎机(双光辊破碎机),双齿辊破碎机进行组合的新型设备,它可以由两个光辊或一个光辊一个齿辊组合,根据用户对成品料的不同需求,组合成最适合的设备,技术含量相比对辊破碎机和双齿辊破碎机更加先进,结构更加紧凑,破碎比更大。金联四辊破碎机生产厂家,是省内,甚至是国内最先生产制造四辊破碎机的厂家,经过多年的生产销售经验,对四辊破碎机技术方面进行了升级改造,现在的四辊破碎机更加适合国内外用户的生产需要。

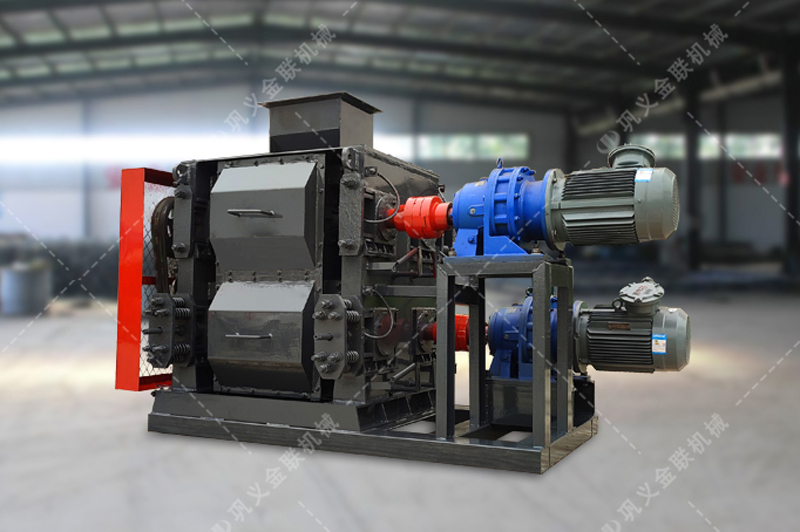

四辊破碎机图片(以下为真实发货图片,点击可查看大图)




四辊破碎机视频(点击查看)




四辊破碎机用途/适用范围
      四辊式破碎机是金联机械生产厂家自行研制开发、市场独有的专利产品。四个辊面分为堆焊辊面或者平辊面,按照用户要求的粒度选择组合,适用于进料粒度小于90mm、成品粒度要求100目至5毫米的超细碎作业。如矿行业生产石英粉、精铁粉;陶瓷行业破碎长石粉;热电厂制造石粉脱硫;水泥厂制造微粉、煤粉;建材厂制造石膏粉;化工行业破碎各种化工原材料等;或者与上述类似的破碎场合。



四辊破碎机结构图

1.给料口;2.机架;3.带轮;4.轴承;5.切削装置;6.弹簧;7.辊子;
8.联轴器;9.减速器;10.电动机;11.干油润滑装置;12.链轮
另:新型四辊破碎机还装有刮板装置,破碎湿料不会粘辊,提高生产效率。



四辊破碎机工作原理
       四辊破碎机是利用四个高强度耐磨合金碾辊,相对旋转产生的高挤压力和剪切力来破碎物料。物料进入最上面两辊V型破碎腔以后,受到上两辊相对旋转的挤压力作用,首次将物料挤轧和啮磨后(粗破,然后再进入相对旋转的中间两辊,利用中间两辊的挤压力进行二次挤轧和啮磨(细破)后,最后进入下两辊,再次利用下两辊进行第三次挤轧、剪切和啮磨(超细碎)后(仅适用在四辊三碎机型)破碎成需要的粒度由输送设备送出。



四辊破碎机产品特点
      四辊破碎机适用于抗压强度小于200Mpa、湿度小于30%的硬、中硬物料的细碎作业.如焦炭、煤、陶瓷原料、石英石、石灰石、长石、水渣、石膏、粘土、食盐、化工原料等固体物料,本机器具有使用维修费特低、破碎比大、性能可靠、粉尘少、噪音低等特点。



四辊破碎机技术参数
规格型号
进料粒度(mm)
出料粒度
(mm)
生产能力
(t/h)
电动机功率
加重型(kw)
保护方式
传动方式
4PG0404PT
<20
0.1-10
2-30
7.5(11)
11(15)
弹簧
联轴器

三角带
4PG0605PT
<40
0.1-15
5-60
22(30)
30(37)
4PG0806PT
<40
0.1-20
8-90
30(37)
37(45)
4PG0809PT(Y)
<60
0.1-20
12-120
37(45)
45(55)
弹簧

液压
4PG0812PT(Y)
<60
0.1-20
20-180
45(55)
55(75)
4PG1012PT(Y)
<80
0.1-30
30-220
55(75)
75(90)
4PG1212PT(Y)
<90
0.1-40
45-320
75(90)
90(110)
4PG1216PT(Y)
<90
0.1-50
55-400
90(110)
110(132)
4PG1218PT(Y)
<90
0.1-50
70-500
110(132)
132(160)
注:设备在不断更新升级中,型号参数如有变动,以电话、网络联系为准。
