当前位置:粉碎机网 > 其它破碎机 > 强力齿辊式破碎机|双齿辊破碎机|强力分级破碎机图片/视频

强力齿辊破碎机

强力齿辊式破碎机|双齿辊破碎机|分级破碎机结构特点




强力双齿辊破碎机产品介绍

          强力双齿辊破碎机也叫分级齿辊式破碎机,是金联机械设备厂家经过多年的行业经验设计制造的,它是一种全新概念的分级破碎设备,它完全不同于传统的齿辊式破碎机靠撞击和挤压来破碎物料,而是使用剪切和拉伸的共同作用来实现物料的破碎。由于采用了低转速、特殊齿形,物料的过粉碎和超粒均较少。





强力双齿辊破碎机图片

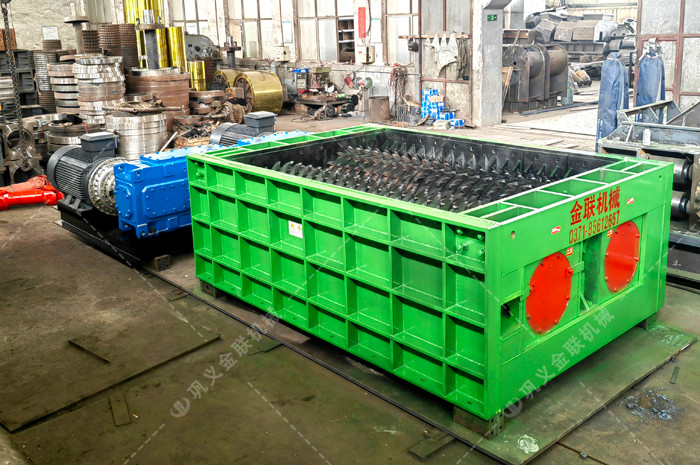

2PLF50/150型强力双齿辊破碎机发货图片_发往山西太原_煤矿破煤

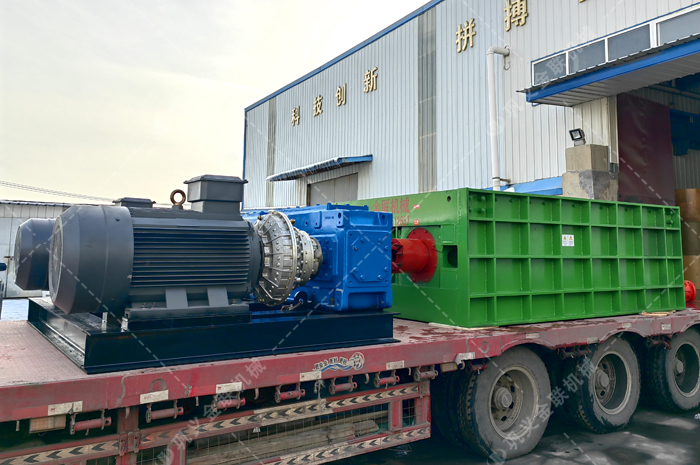

2PLF50/150型强力双齿辊破碎机发货图片_发往山西太原_煤矿破煤

2PLF50/150型强力双齿辊破碎机图片_发往山西_煤矿破煤







强力双齿辊破碎机视频实拍

强力双齿辊破碎机视频实物拍摄




强力双齿辊破碎机用途/作用

          2PLF、FP系列强力分级破碎机主要适用于煤矿、电力、矿山、冶金、化工等行业脆性块状物料的粗、中级破碎。专门针对大块物料进行破碎,产量也是极高的。





强力双齿辊破碎机使用环境条件

          只有部分齿套式强力分级破碎机入料粒度≤600mm,允许少量到800~1000mm,出料粒度可到150mm、200mm、300mm等;齿板式强力分级破碎机入料粒度≤300mm,允许少量到500mm,排料粒度有30mm、50mm、80mm、100mm等,能破碎煤岩和中等强度的岩石。如果系统才去了除铁和除木器的有效措施,则原煤可不需预先筛分及手选而直接破碎,这样可简化碎煤工艺流程,降低厂房高度,减少选煤厂、电厂的建设投资与生产费用。2PLF系列强力破碎机已获煤安标志使用权,可用于井下破碎机。





强力双齿辊破碎机工作原理

          分级式齿辊破碎机由两台电动机将动力经减速器减速后分别驱动两平行安装的齿辊相向旋转,当物料落入分级破碎机双辊之间时,带有螺旋齿牙或刀形齿板首先将物料筛分,小于排料粒度的颗粒直接通过而不需要破碎,进入排料溜槽,在垂直应力或剪切力的共同作用下,大块物料受齿辊齿牙的劈裂、剪切,拉伸被破碎,从排料口排出。





强力双齿辊破碎机产品特点

          1.具有产量高,进料力度大,出料力度均匀,干湿均可。

          2.设备高度适宜,安装方便,适用环境广泛。

          3.传动装置结构紧凑、运行灵活、噪音小、安全性高。

          4.采用液力偶合器与“实用新型”安全联轴器双重过载保护,安全可靠。

          5.采用“实用新型”破碎机齿盘,齿盘螺旋排列,耐磨性能好,使用寿命长。

          6.机体采用模块化设计,各单元之间组合方便快捷,便于井下及煤楼的拆装和运输。

          7.整机高度低,适用于空间狭小的工作环境。

          8.采用自动供油系统,延长轴承的使用寿命,降低日常维护的工作强度。

          9.分级破碎机靠剪切和拉伸破碎物料,破碎后产品粒度均匀,超粒度与过粉情况低。





强力双齿辊破碎机技术参数



初碎分级齿辊式破碎机140系列:

规格型号

2PLF-140/150

2PLF-140/200

2PLF-140/250

2PLF-140/300

最大进料粒度(毫米)

≤1500

≤1500

≤1500

≤1500

出料粒度(毫米)

≤300

≤300

≤300

≤300

处理量(吨/小时)

1300-2500

1700-3800

2200-4600

2700-5500

单驱动型电机功率(千瓦)

315-355

355-450

400-560

450-630

双驱动型电机功率(千瓦)

2×(185-280)

2×(200-315)

2×(220-355)

2×(250-400)



初碎分级齿辊式破碎机120系列:

规格型号

2PLF-120/150

2PLF-120/200

2PLF-120/250

2PLF-120/300

最大进料粒度(毫米)

≤1200

≤1200

≤1200

≤1200

出料粒度(毫米)

≤300

≤300

≤300

≤300

处理量(吨/小时)

≤1500

≤2000

≤2700

≤3300

单驱动型电机功率(千瓦)

315-355

355-450

450-560

560-630

双驱动型电机功率(千瓦)

2×(132-185)

2×(160-220)

2×(185-250)

2×(200-315)



初碎分级齿辊式破碎机100系列:

规格型号

2PLF-100/160

2PLF-100/200

2PLF-100/250

最大进料粒度(毫米)

≤700

≤700

≤700

出料粒度(毫米)

50-150

50-150

50-150

处理量(吨/小时)

280-850

350-1000

500-1500

单驱动型电机功率(千瓦)

160-200

160-250

200-315

双驱动型电机功率(千瓦)

2×(90-132)

2×(110-160)

2×(132-200)



中碎分级齿辊式破碎机80系列:

规格型号

2PLF-80/150

2PLF-80/200

2PLF-80/250

2PLF-80/300

最大进料粒度 (毫米)

≤550

≤550

≤550

≤550

出料粒度(毫米)

50-150

50-150

50-150

50-150

处理量(吨/小时)

200-600

260-750

300-1000

400-1150

单驱动型电机功率(千瓦)

130-160

160-200

185-250

250-280

双驱动型电机功率(千瓦)

2×(75-90)

2×(90-132)

2×(110-185)

2×(132-220)



细碎分级齿辊式破碎机50系列:

规格型号

2PLF-50/60

2PLF-50/120

2PLF-50/150

2PLF-50/200

最大进料粒度(毫米)

≤300

≤300

≤300

≤300

出料粒度(毫米)

50-150

50-150

50-150

50-150

处理量(吨/小时)

80-240

200-600

250-700

300-800

单驱动型电机功率(千瓦)

37

75

90

160

双驱动型电机功率(千瓦)

2×18.5

2×37

2×45

2×75

注:设备在不断更新升级中,型号参数如有变动,以电话、网络联系为准。
