滚筒筛分机

滚筒筛|无轴滚筒筛分机|小型滚筒筛沙机价格|图纸图片/规格型号



滚筒筛介绍
       滚筒筛分机是由滚筒、机架、漏斗、减速器、电动机五个部分成。破碎的石料进入滚筒后,一方面随着滚筒转动而被筛选,一方面粒度大的石料沿着滚筒的斜度向前流动,通过不同网目的的筛网逐渐被筛出。不大的石料筛出后落入各自的漏斗,然后由人工运出或输送机送往成品堆。
       可根据不同需要定制不同的筛孔和筛分机种类。
       滚筒筛根据筛分物料的粒度,种类,产量的和客户要求不同分为:重型滚筒筛,标准型滚筒筛(单层,多层,单层多段),移动式滚筒筛分一体机,移动式柴油发电选金机等。

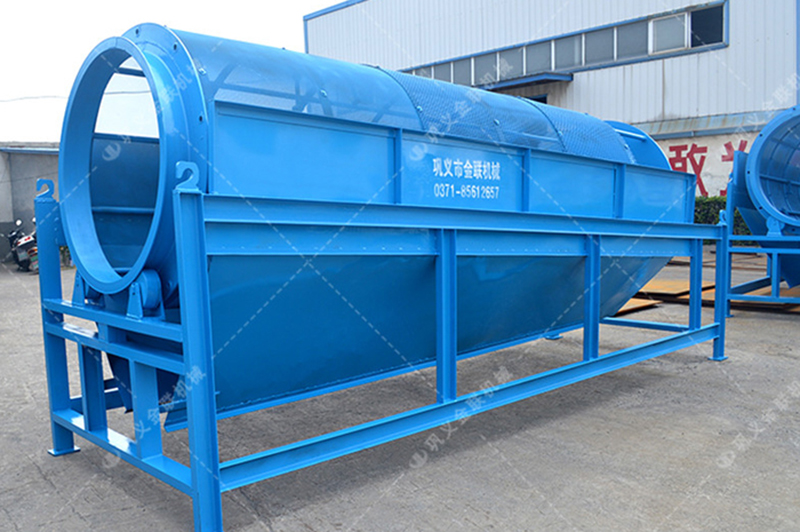

滚筒筛分机图片(点击可查看大图)




滚筒筛沙机视频(点击查看视频)




滚筒筛工作原理
       整个设备由原料储料斗、原料供料皮带机、平置筛网、成品砂堆料皮带、弃石出料槽等组成,设备通电运转后由装载机将原料装入大容量储料斗,原料经由供料皮带投入到平置筛筒,旋转的筛筒带动原料在筒内叶片的推挤、翻滚下形成原料在筛网面滑滚的人工筛砂效果,筛出的成品砂通过集料斗落在成品砂皮带上,同时被皮带提升落下呈成品料堆、或直接落入储料斗,整个过程连续且物料分级清楚、准确。



滚筒筛图纸(点击看大图)




滚筒筛产品特点
       1 、筛孔不易堵塞。
       2 、运行平稳,噪声较低。
       3 、结构简单,维修方便。
       4 、整机可靠性高,一次性投资较少。
       5 、采用特制筛网,筛分效率高,使用寿命长 。



滚筒筛技术参数
滚筒筛
型号
简体规格
(m)
简体
倾角
简体转速
(转/分)
筛孔尺寸
(mm)
最大进料粒度
(mm)
产量(m3/h)
电机功率(kw)
筛孔(2mm)
筛孔(20mm)
GTS820
Φ0.8X2
32
2-20
网孔尺寸X2.5
7
30
3
GTS830
Φ0.8X3
32
2-20
网孔尺寸X2.5
8
50
3
GTS1030
Φ1X3
25
2-20
网孔尺寸X2.5
10
60
4
GTS1040
Φ1X4
25
2-20
网孔尺寸X2.5
11
80
4
GTS1230
Φ1.2X3
20
2-20
网孔尺寸X2.5
12
100
5.5
GTS1240
Φ1.2X4
20
2-20
网孔尺寸X2.5
14
120
5.5
GTS1250
Φ1.2X5
20
2-20
网孔尺寸X2.5
15
140
5.5
GTS1530
Φ1.5X3
17
2-20
网孔尺寸X2.5
16
120
5.5
GTS1540
Φ1.5X4
17
2-20
网孔尺寸X2.5
18
150
7.5
GTS1550
Φ1.5X5
17
2-20
网孔尺寸X2.5
20
180
11
GTS1560
Φ1.5X6
17
2-20
网孔尺寸X2.5
22
200
11
注:设备在不断更新升级中,型号参数如有变动,以电话、网络联系为准。
