锤式破碎机

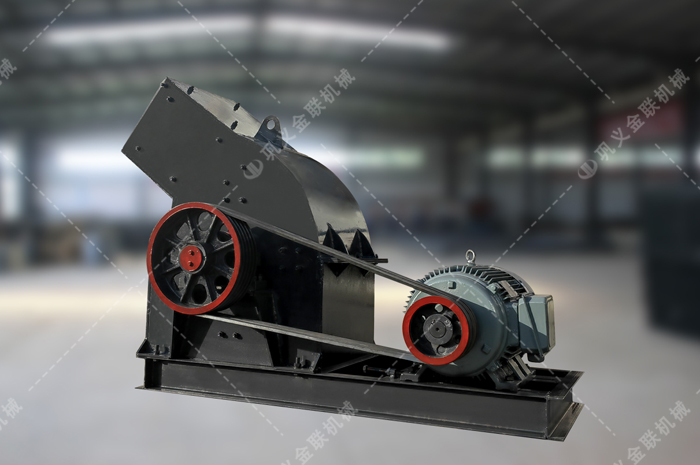

锤式破碎机|小型锤式破碎机|单级锤式粉碎机图片/原理/型号参数



锤式破碎机介绍
       锤式破碎机是直接将最大粒度为600-1800毫米的物料破碎至25或25毫米以下的一段破碎用破碎机。锤式破碎机适用于在水泥、化工、电力、冶金等工业部门破碎中等硬度的物料,如石灰石、炉渣、焦碳、煤等物料的中碎和细碎作业。



锤式破碎机工作原理
锤式破碎机工作原理
锤式破碎机工作原理

       锤式破碎机主要是靠冲击能来完成破碎物料作业的。锤式破碎机工作时,电机带动转子作高速旋转,物料均匀的进入破碎机腔中,高速回转的锤头冲击、剪切撕裂物料致物料被破碎,同时,物料自身的重力作用使物料从高速旋转的锤头冲向架体内挡板、筛条,大于筛孔尺寸的物料阻留在筛板上继续受到锤子的打击和研磨,直到破碎至所需出料粒度最后通过筛板排出机外。



锤式破碎机结构图
锤式破碎机结构图
锤式破碎机结构图



锤式破碎机产品特点
       1.锤式破碎机锤头,采用新工艺铸造,具有耐磨、耐冲击。
       2.可据客户要求,调节需要的粒度。
       3.锤破机体结构密封,解决了破碎车间的粉尘污染和机体漏灰问题。
       4.整体设计造型美观、结构紧凑,易损件少,维修方便等优点,是升级换代产品。
       5.结构紧凑,外形美观,耐磨性好,维护方便。



锤式破碎机技术参数
型号规格
给料粒度
(mm)
出料粒度
(mm)
生产能力
(m3/h)
电机
总重量
(t)
外形尺寸(mm)
(长×宽×)
极数
功率(kw)
PCΦ400×300
≤200
≤25
5-10
4
11
0.8
900×670×860
PCΦ600×400
≤250
≤30
10-22
4
22
2.26
1200×1050×1200
PCΦ800×600
≤250
≤35
18-40
4
55
4.8
1310×1180×1310
PCΦ1000×800
≤350
≤35
25-50
4
75
5.9
1600×1390×1575
PCΦ1000×1000
≤350
≤35
30-55
6
132
8
1800×1590×1775
PCΦ1250×1250
≤350
≤35
35-65
6
180
14
2060×1600×1890
PCΦ1400×1400
≤350
≤35
50-100
6
280
32
2365×1870×2220
PCΦ1600×1600
≤350
≤35
100-150
8
480
37.5
3050×2850×2800
注:设备在不断更新升级中,型号参数如有变动,以电话、网络联系为准。
